250噸單柱液壓機

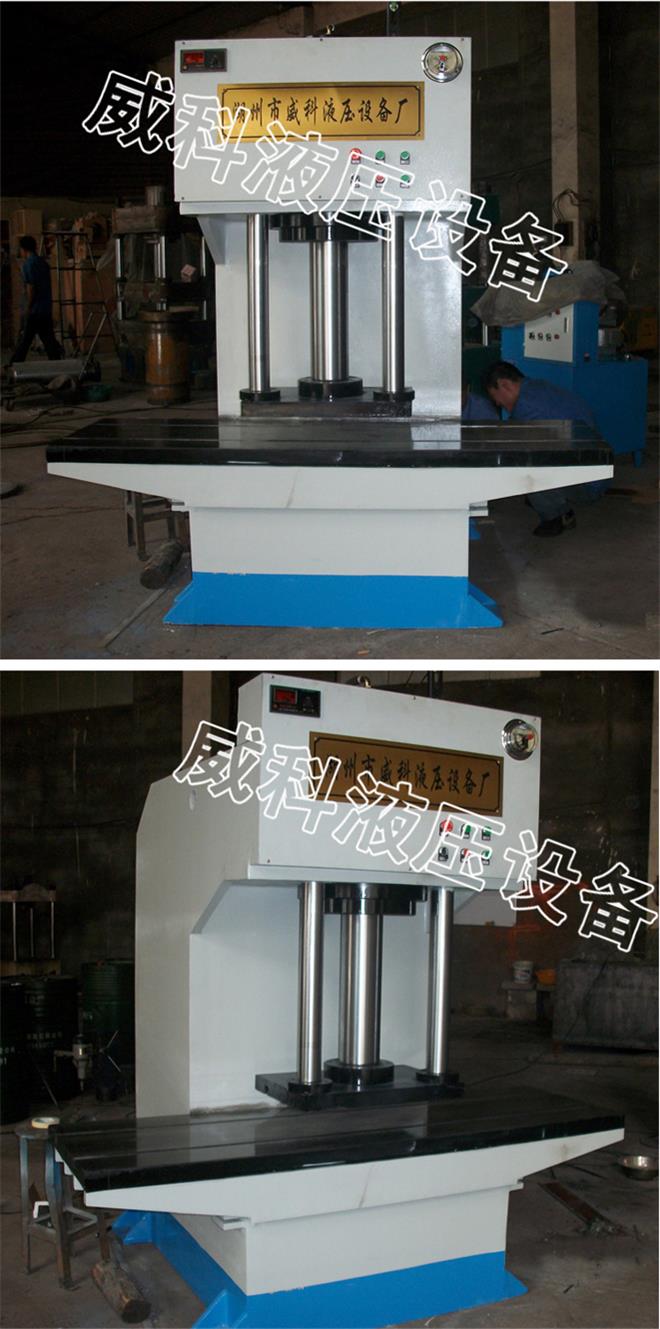

250噸單柱液壓機實圖拍攝，以下單柱液壓機的圖片僅供參考，盜圖必究：

250噸單柱液壓機該設備又稱C型液壓機，鋼性好，結構簡單操作方便，特點是為開式結構，可以三麵接近工作區
，因此裝卸模具和工作方便，整機部分介紹如下：
1、 機身
機身由兩側主側板和主板焊接成型，形成 一個封閉的鋼性框架承受液壓機工作時的作用力，動梁和主缸活塞杆連接，以立柱為導向上下移動。
動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。動梁下平麵和下橫梁上平麵開有T型槽，供安裝模具用。

2、 行程限位裝置
行程限位裝置由導向板和行程開關ME-8108組成。分別分為上限位開關，快速轉慢速開關和下限位開關，共三個為一組。調節不同的開關位置，即可改變活動橫梁在上、下端的停止位置以及快速轉慢速的轉換位置。調好後，應將鎖緊螺母鎖緊。在定壓成型中，下開關隻能做下端極限
位置的控製（起保護作用），不能作壓製行程的控製；在定程成型中，開關由時間繼電器控製，起到超壓保護作用。

250噸單柱液壓機技術參數：
